您的当前位置: 首页 > 产品目录 > 铝合金门窗设备 > 组角类 > 铝门窗数控四头组角机 LZ JJ4-CNC-100×1800×3000 详细介绍

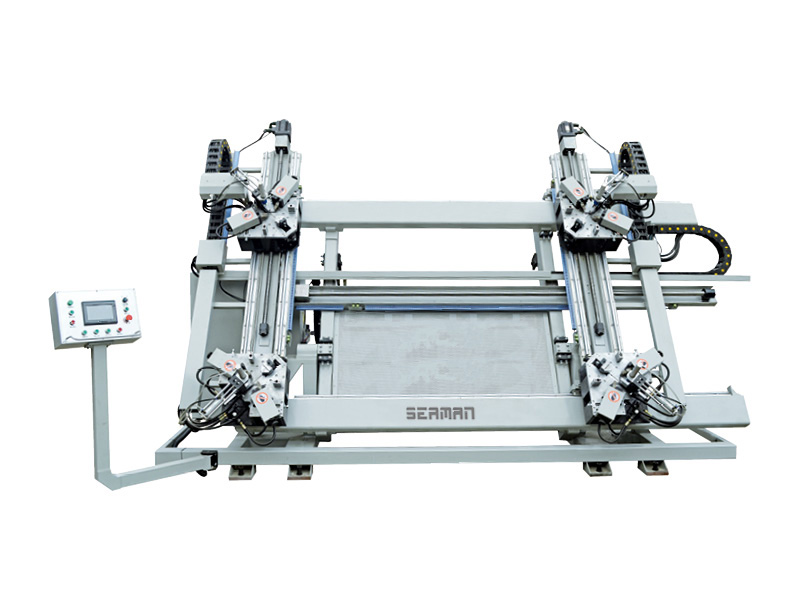

铝门窗数控四头组角机 LZ JJ4-CNC-100×1800×3000

简短介绍:铝门窗设备、组角机、门窗角码、撞角工艺、四头组角机、数控机械
铝门窗数控四头组角机 LZ JJ4-CNC-100×1800×3000

1、性能特点

●铝门窗数控四头组角机该机用于铝门窗高效组装,可一次完成四个角的角码式冲铆连接;

●该机用于铝门窗高效组装,可一次完成四个角的角码式冲铆连接;

●采用欧洲高品质数控系统,兼顾了速度与精度;

●通过伺服系统的力矩监控功能,实现四角自动预紧,高精度直线导轨副,确保了组角质量;

●竖向压紧装置可自动实现水平伸出与退回,移动行程可调整,且调整范围大,调整方便,以满足各种窗体的竖向压紧;

●组角刀左右调整到位后采用工作台上平面紧固方式,锁紧方式便捷,锁紧牢固可靠;

●可通过销孔连接方式固定组角油缸与工作台的相对位置,无需调整组角刀的高低与左右,根据型材定制相应的组角刀具实现客户的组角要求;

●四机头均设有可伸缩大行程辅助外定位装置,方便可靠的进行扇料组角;

●八个后靠板均可安装专用靠板,满足扇料的加工精度;

●超长的内定位油缸行程,更加便于安装了专用靠板进行加工的扇料窗体的取放;

●一次性组框可对型材间的接缝及平面度进行控制,使组框质量具有可预见性;

●控制系统与伺服系统实现无缝联接,大大提高控制精度;

●液压系统可实现组角过程的高低压自动转换,确保组角精度;

●选用大屏幕触控一体机,操作软件直观明了,界面友好,可中英文切换;


2、技术参数

电源:380V/50Hz

额定油泵压力: 15Mpa

额定功率:8.1kw

拼接缝隙:0.15mm

气源工作压力: 0.5-0.8Mpa

耗气量: 0.45L/min

油箱容量: 60L

组角缸运动行程:050mm

组框最大尺寸:1800mm×3000m

组装最小尺寸:550*550mm

适应型材宽度: 100mm

重量:2860Kg

外形尺寸:5450*1900*2500mm
